Лазерное сканирование зданий для проектирования и реконструкции когда оно необходимо

Любой проект начинается с исходных данных. Чем точнее они собраны, тем меньше сюрпризов в процессе проектирования и тем ниже риск ошибок при реконструкции. Когда речь идёт о существующем здании - особенно старом, перестроенном или частично утраченной документации - стандартных обмеров часто оказывается недостаточно.

Именно в таких ситуациях применяется лазерное сканирование. Это технология, позволяющая получить детализированную цифровую модель объекта с миллиметровой точностью. Она используется при подготовке проектной документации, реконструкции, капитальном ремонте, перепланировке, техническом обследовании и даже при судебных спорах.

Разберём, что представляет собой лазерное сканирование зданий, когда оно действительно необходимо, и почему в ряде случаев экономия на этом этапе обходится значительно дороже.

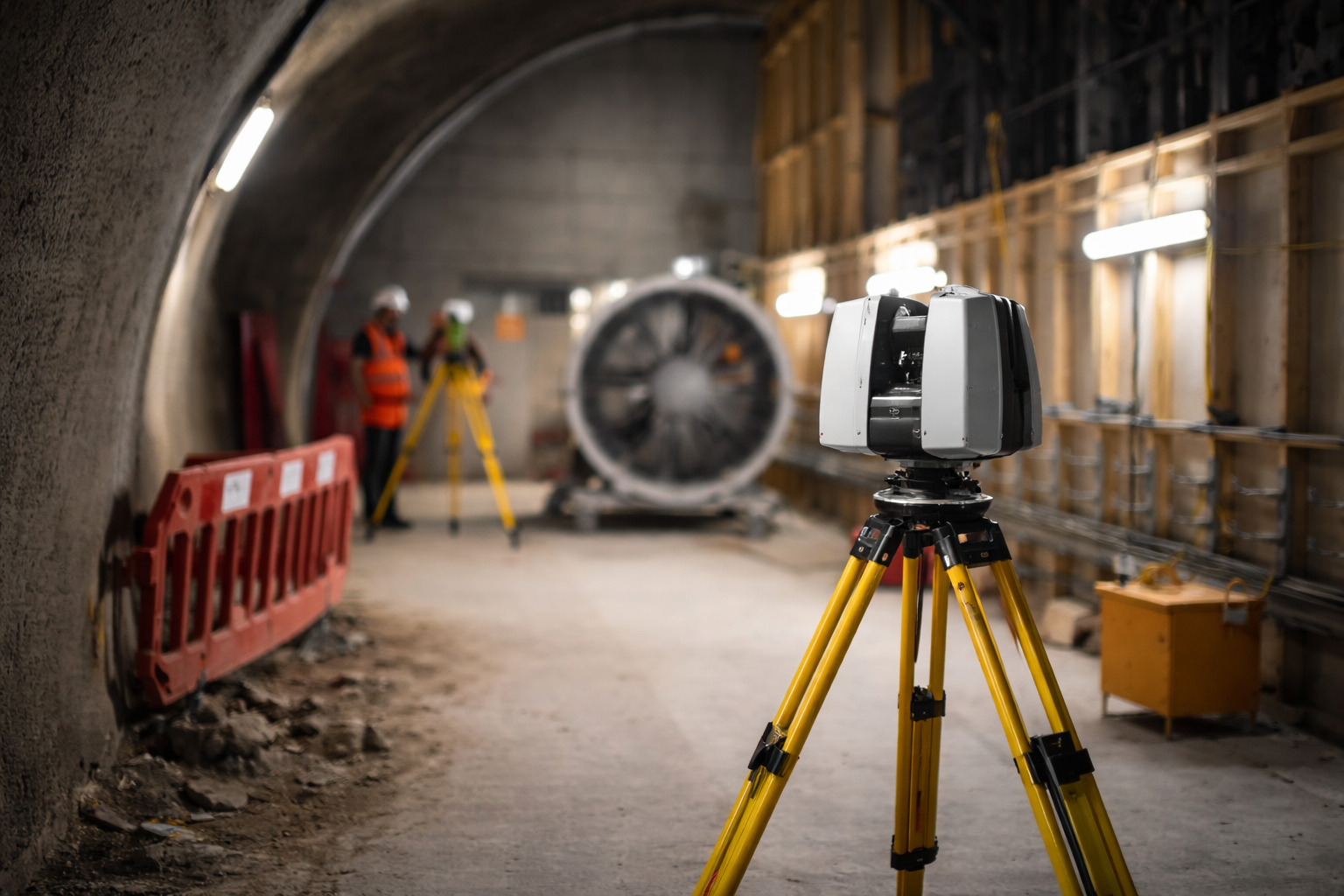

Лазерное сканирование - это способ трёхмерной съёмки объекта с помощью специального оборудования (3D-сканеров), которые фиксируют миллионы точек в пространстве. В результате формируется так называемое «облако точек» - цифровая модель здания с точным положением всех конструктивных элементов.

Технология позволяет:

• измерить геометрию фасадов и внутренних помещений;
• зафиксировать отклонения от вертикали и горизонтали;
• выявить деформации и прогибы;
• определить точное положение колонн, балок, перекрытий, инженерных сетей;
• создать BIM-модель для проектирования.

В отличие от традиционных обмеров рулеткой или тахеометром, лазерное сканирование даёт полную пространственную картину объекта, а не выборочные измерения.

Не каждый объект требует 3D-сканирования. Но есть ситуации, когда без него невозможно получить корректные исходные данные.
1. Реконструкция существующего здания
Реконструкция - это изменение параметров объекта: высоты, площади, конфигурации, назначения. Перед разработкой проекта необходимо понимать реальное состояние конструкций.
Если здание:

• построено десятки лет назад;
• неоднократно перестраивалось;
• имеет отклонения от первоначального проекта;
• не имеет актуальной технической документации,

лазерное сканирование позволяет получить точную модель «как есть».
Без него проектировщик будет опираться на устаревшие планы, что может привести к:

• конфликту конструкций,
• ошибкам при монтаже,
• перерасходу материалов,
• необходимости переделок.

2. Проектирование надстройки или пристройки
Любая надстройка создаёт дополнительную нагрузку на существующее здание. Для корректных расчётов необходимо точно знать:

• геометрию несущих стен,
• расположение колонн,
• фактические отметки перекрытий,
• отклонения конструкций.

Даже небольшая погрешность в исходных данных может привести к критическим ошибкам при проектировании. Лазерное сканирование исключает такие риски.

3. Отсутствие или утрата исходной документации
Ситуация, с которой сталкиваются многие собственники: здание есть, а проектных чертежей нет. Или они есть, но не соответствуют действительности.
В этом случае 3D-сканирование позволяет:

• восстановить актуальные планы этажей;
• получить точные разрезы и фасады;
• создать цифровую модель для дальнейшей работы.

Это особенно актуально для производственных зданий, складов, торговых центров, объектов старой застройки.

4. Объекты сложной геометрии
Классические методы обмеров подходят для прямоугольных помещений. Но если речь идёт о:

• криволинейных фасадах,
• куполах,
• арках,
• исторических элементах,
• нестандартных перекрытиях,

традиционные измерения становятся неточными и трудоёмкими.
Лазерное сканирование фиксирует сложную геометрию без потери деталей.

5. Объекты культурного наследия
При работе с памятниками архитектуры особенно важно сохранить существующую форму без искажений. Лазерное сканирование позволяет:

• создать точную цифровую копию объекта;
• зафиксировать текущее состояние;
• использовать модель при реставрации;
• документировать изменения.

Для таких объектов технология фактически становится стандартом.

6. Судебные и технические экспертизы
В спорах о границах, объёмах, деформациях, самовольных изменениях конструкции важно иметь объективные данные. 3D-сканирование фиксирует:

• отклонения стен;
• трещины;
• смещения элементов;
• фактические площади.

Такие материалы используются в технических заключениях и экспертных отчётах.

7. Подготовка BIM-модели
Современное проектирование всё чаще ведётся в BIM-среде. Чтобы создать корректную информационную модель существующего здания, требуется точная база.
Лазерное сканирование позволяет получить:

• актуальную геометрию;
• данные для моделирования;
• основу для координации инженерных систем.

Это особенно важно при реконструкции крупных объектов.

Для собственника здания технология даёт:

1. Понимание реального состояния объекта.
2. Снижение рисков при реконструкции.
3. Экономию на переделках.
4. Прозрачность взаимодействия с проектировщиками.
5. Возможность долгосрочного цифрового хранения модели.

Важно понимать: сканирование - это инвестиция в точность. Ошибки в исходных данных почти всегда обходятся дороже.

Есть случаи, когда можно обойтись без него:

• простая перепланировка типового помещения;
• небольшие объекты без сложной геометрии;
• наличие актуальной и точной проектной документации;
• отсутствие изменений несущих конструкций.

Решение принимается после анализа задач проекта.

На практике встречаются типичные последствия экономии:

• несовпадение фактических размеров и проекта;
• ошибки при изготовлении металлоконструкций;
• невозможность монтажа оборудования;
• дополнительные затраты на корректировку документации;
• задержки сроков строительства.

Чем сложнее объект, тем выше риск.

Лазерное сканирование зданий - это не модный инструмент, а технологическое решение, которое позволяет избежать ошибок при проектировании и реконструкции.
Оно необходимо, когда:

• отсутствует актуальная документация;
• здание имеет сложную геометрию;
• планируется реконструкция или надстройка;
• требуется высокая точность;
• объект представляет архитектурную ценность;
• ведётся BIM-проектирование.

Если проект связан с изменением параметров здания, рисковать точностью исходных данных нецелесообразно. Чем сложнее объект и выше ответственность, тем более оправдано применение лазерного сканирования.
